Виброформа Облегченная КС для железобетонных колодезных колец

Кольца колодезные или Кольца стеновые (КС) используются для монтажа смотровых, водоотводных, канализационных колодцев.

Рекомендуется использовать данную установку как дополнительное направление в любых бетонных производствах.

Форма кольца колодезного предназначена для производства железобетонных колец колодцев с идеальной лицевой поверхностью по ГОСТ 8020-90 методом виброукладки бетонной смеси в форму с последующей распалубкой бетонных или железобетонных колодезных колец непосредственно после формования.

 Производительность Виброформ составляет 3-4 изделия в час, что позволяет за смену изготавливать до 30 колодезных колец. Срок окупаемости оборудования при этом не превышает двух месяцев.

Виброформа Облегченная КС (толщина металла 2мм, усиленная ребрами жесткости)

Информацию по виброформам так же можно посмотреть по ссылке:

Технические характеристики:

                        Технология производства колодезного кольца

Виброформа для производства колодезных колец состоит из двух пустотелых усиленных цилиндров:

• внешнего кольца с закрепленными на нем вибраторами;
• внутреннего сердечника.

Внутренний сердечник в нижней части дополнительно усилен металлическим кольцом. Верхняя часть сердечника имеет форму конуса с приваренной петлей в центре. Внешнее кольцо дополнительно упрочнено обечайками и ребрами жесткости. Внутренний сердечник виброформы устанавливается строго по центру внешнего кольца и фиксируется металлическими пальцами при совмещении отверстий петель внешнего кольца и отверстий на косынках внутреннего сердечника. Стандартная виброформа рассчитана на изготовление бетонных колец колодцев с металлическими петлями, жестко связанными с армирующим каркасом.

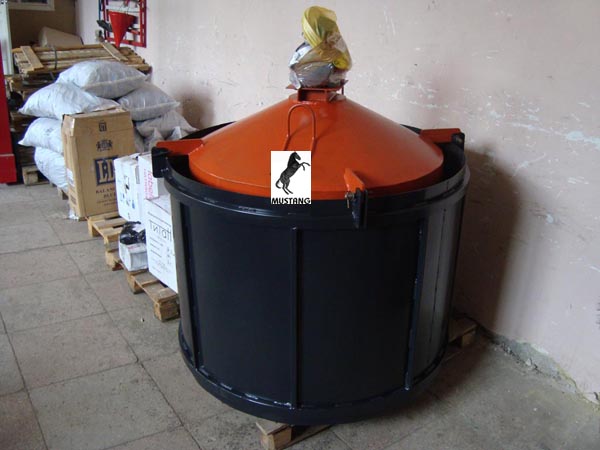

Фотографии Виброформы Усиленной для бетонных колец:

По предварительному заказу возможно изготовление форм, при производстве колец в которых в стенке кольца образуется проем (проушина) диаметром 50 мм, который в дальнейшем используется для закрепления строп и перемещения готовых изделий.

Для улучшения герметизации стыка отдельных колец на верхнем и нижнем торцах стеновых колец возможно изготовление так называемого "замка" или стыка "паз-гребень".

Такие кольца обеспечивают лучшую плотность и водонепроницаемость соединений, а также предохраняют шахту колодца от горизонтальных смещений. При реализации такие кольца обычно дороже простых. Формование паза и гребня осуществляется с использованием металлических навариваемых по кругу на форме пустотообразователей: верхнего — на наружной стороне сердечника формы, нижнего — на внутренней стороне внешнего кольца опалубки. Распалубка форм с "замками" производится в обычном порядке.

Форма замкового кольца является универсальной — позволяет производить кольца как с "замком" так и кольца без замка, с ровной верхней и нижней поверхностью.

В конструкции колец колодезных с замком практически исключены подвижки бетонных (железобетонных) колец относительно друг друга, что повышает прочность конструкции всего железобетонного колодца и достигаемую степень гидроизоляции.
